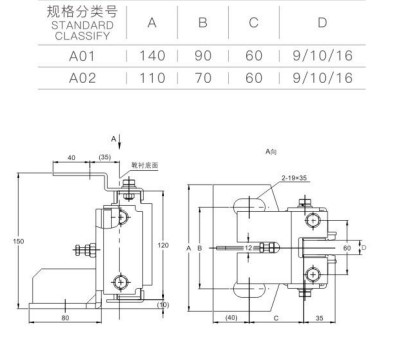

Башмаки направляющие скольжения используются для обычных пассажирских лифтов THY-GS-029

Направляющие башмаки THY-GS-029 Mitsubishi устанавливаются под седлом ловителя на верхней балке кабины и в нижней части кабины. Как правило, их четыре, и каждый башмак обеспечивает движение кабины вверх и вниз по направляющей. В основном используется для лифтов с номинальной скоростью менее 1,75 м/с. Направляющий башмак состоит из накладки башмака, седла башмака, держателя масляного стакана, пружины сжатия и резиновых деталей. Седло башмака обладает достаточной прочностью и жесткостью, а также хорошим гашением вибраций. Седло башмака обычно изготавливается из серого чугуна; сварная пластинчатая конструкция также широко используется, поскольку она проста в изготовлении. Накладка башмака имеет различную ширину от 9 до 16 мм, что удобно для пользователей, выбирающих ее в зависимости от ширины направляющей. Она изготовлена ​​из износостойкого полиуретана. Для улучшения скольжения и снижения трения между накладкой башмака и направляющей требуется смазочное масло, поэтому на направляющем башмаке предусмотрен кронштейн для установки масляного стакана. Смазочное масло в масляной коробке равномерно распределяется по рабочей поверхности направляющей через войлок, что обеспечивает автоматическую смазку.
