Башмаки направляющие скольжения используются в пассажирских лифтах средней и высокой скорости THY-GS-310F

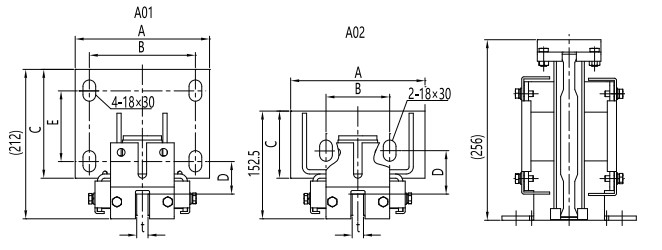

Башмаки направляющих скольжения используются в пассажирских лифтах средней и высокой скорости THY-GS-310F. Изображение

Краткое описание:

Скользящий высокоскоростной направляющий башмак THY-GS-310F фиксирует кабину на направляющем рельсе таким образом, что она может двигаться только вверх и вниз. Верхняя часть направляющего башмака оснащена масляным колпачком для уменьшения трения между накладкой башмака и направляющим рельсом.

Написать нам письмо

Подробная информация о продукте

Теги продукта

Параметры продукта

Номинальная скорость	≤2,0 м/с
Положительная сила	1500Н
Сила рыскания	1250Н
Соответствие направляющей	10,16
Применимо к боковым капсулам

Информация о продукте

Скользящий высокоскоростной направляющий башмак THY-GS-310F фиксирует кабину на направляющем рельсе таким образом, что кабина может двигаться только вверх и вниз. Верхняя часть направляющего башмака оснащена масляным стаканом для уменьшения трения между накладкой башмака и направляющим рельсом. Каждая кабина лифта оснащена четырьмя комплектами направляющих башмаков, которые соответственно установлены по обеим сторонам верхней балки и под гнездом ловителя в нижней части кабины; направляющие башмаки, закрепленные на кабине, могут совершать возвратно-поступательные движения вдоль неподвижного направляющего рельса, установленного на стене шахты здания. Подъемное движение предотвращает перекос или раскачивание кабины во время работы. Использование двухточечного скользящего контакта между верхними и нижними ползунами и резиновых ударопрочных накладок в сочетании с цельной накладкой башмака Mitsubishi снижает тряску при движении кабины лифта вверх и вниз, обеспечивая хорошую устойчивость и комфортную езду. В основном используется для лифтов с номинальной скоростью ниже 2,0 м/с.

Метод регулировки направляющей колодки

(1) Отрегулируйте четыре винта, то есть отрегулируйте зазор X1, приняв X1=1~2 мм.

(2) Затяните регулировочную гайку, чтобы отрегулировать зазор до нужного значения. Величина зазора определяется в зависимости от нагрузки. Для нагрузки > 1000 кг он может составлять 2,0–2,5 мм; для нагрузки ≤ 1000 кг он может составлять 4–4,5 мм.

(3) После установки направляющего башмака поверните регулировочную гайку на пол-оборота. После регулировки затяните стопорную гайку.

Часто задаваемые вопросы

Какие поставщики есть у вашей компании?

Torindrive, Monadrive, Montanari, Faxi, Sylg, Xinda, Kds, Xizi, Nbsl, Ouling, Bst, Flying, Hd, Eshine, Fermator, Dongfang, Huning, Aodepu, Wittur, Marazzi, Rlb, Feinai, Weco，gustav, Goldsun, Langshan, Monarch, Step и т. д.

Каков производственный процесс вашей компании?

Выпуск заказа на план продаж → Строительно-техническая обработка лифта → Производственный отдел получает инструкции по корректировке плана → Производство выпускает список обработки → Инструкции по упаковке → Выпуск списка комплектации сырья, вспомогательных материалов и упаковочных материалов → Организация производства → Технология производственного процесса, контроль качества → Отслеживание хода производства → Подача заявки на проверку → Проверка → Проверка записей → Упаковка → Хранение готовой продукции.

Сколько времени обычно занимает изготовление продукции в вашей компании?

Срок поставки лифта в сборе составляет 20 рабочих дней, а стандартной кабины — 15 рабочих дней. Мы организуем доставку других деталей в кратчайшие сроки в соответствии с техническими характеристиками, количеством и способом доставки конкретного заказа. Для получения подробной информации, пожалуйста, свяжитесь с нами перед оформлением заказа.
