Подъемная направляющая для лифта
| Модель | b1 | h1 | k | n | f | g | c |
| Т70/Б | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| Т75/Б | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| Т78/Б | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| Т82/Б | 82,5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| Т89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| Т89/Б | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| Т90/Б | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| Т114/Б | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| Т127-1/Б | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| Т127-2/Б | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| Т140-1/Б | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| Т140-2/Б | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| Т140-3/Б | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |
| Модель | b1 | c | f | h1 | h2 | k | n |
| ТК3 | 87±1 | ≥1,8 | 2 | 60 |
| 16.4 | 25 |
| ТК5 | 3 | ||||||
| ТК3А | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| ТК5А | 3.2 |
1. Обработанная направляющая лифта
2. Холоднотянутые направляющие для лифтов
3.Индивидуальные направляющие для лифта
4. Полая направляющая лифта
5. Холоднотянутые накладки направляющих лифтов, обработанные накладки направляющих лифтов, накладки специальной толщины, накладки Т-образного сечения, кованые зажимы, скользящие зажимы, скользящие зажимы, Т-образные зажимы.
6.Стандарт: ISO 7465.
7.Модель: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Упаковка: Наши направляющие упакованы в пачки с защитными кожухами с обоих концов, каждая пачка упакована в пластиковую плёнку. Мы также можем упаковать их в соответствии с вашими требованиями.
9.Мы можем предоставить направляющие таких брендов, как MARAZZI и т. д.
Направляющий рельс лифта – это безопасный путь для перемещения лифта вверх и вниз в шахте, обеспечивающий движение кабины и противовеса вверх и вниз. Направляющий рельс соединяет пластину и кронштейн направляющего рельса со стенкой шахты, обеспечивая направление для кабины лифта и противовеса. Поддерживающая функция предохранительного суппорта при торможении является важной частью лифтовой системы. Направляющий рельс, обычно используемый в лифтах, представляет собой Т-образный направляющий рельс. Он отличается высокой жесткостью, надежностью, безопасностью и низкой стоимостью. Поверхность направляющего рельса должна быть гладкой, без заметных неровностей. Поскольку направляющий рельс является направляющей направляющего башмака и ловителя кабины лифта, при установке необходимо обеспечить зазор. В то же время направляющий рельс должен нести ответственность за остановку лифта в случае аварии, связанной с превышением скорости, поэтому его жесткость нельзя игнорировать.
Направляющие рельсы лифтов подразделяются на: сплошные направляющие рельсы и полые направляющие рельсы противовеса.
Сплошной направляющий рельс – это обработанный направляющий рельс, образуемый путем механической обработки направляющей поверхности и соединительных элементов профиля направляющего рельса. Его назначение – обеспечивать направление движения кабины лифта во время работы лифта. Малый сплошной направляющий рельс также используется для управления противовесом. Существует множество спецификаций сплошных направляющих рельсов в зависимости от ширины направляющего пола, которые можно разделить на следующие типы: T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140 и т. д.

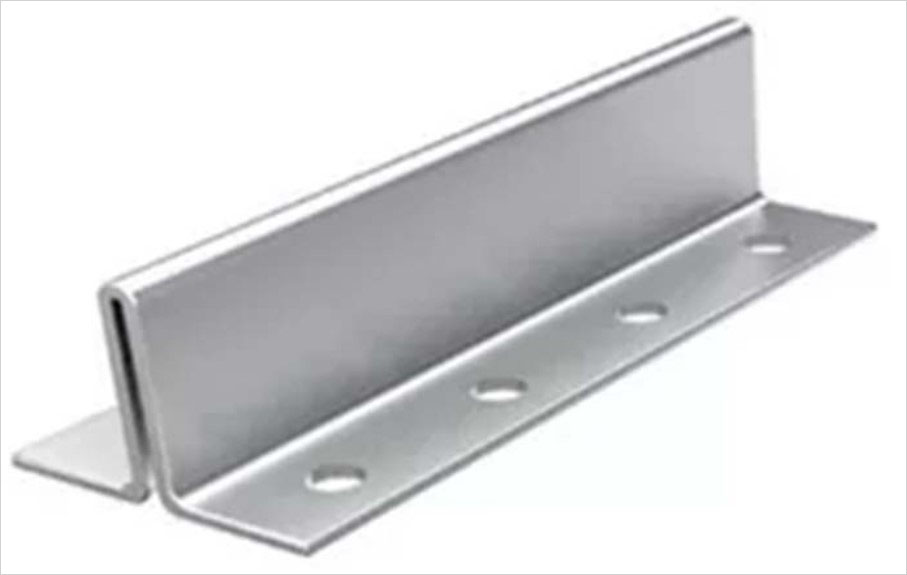

Полые направляющие рельсы противовеса представляют собой холодногнутые прокатные направляющие толщиной 2,75 мм и 3,0 мм. Они изготавливаются методом холодной штамповки из рулонных листов в многопроходных пресс-формах. Они в основном используются для направления противовеса при работе лифта. В зависимости от формы торцевой поверхности полые направляющие рельсы подразделяются на прямые и фланцевые, а именно TK5 и TK5A.
