Двухстворчатый синхронный привод центрального открывания с постоянными магнитами THY-DO-100A
1. Быстрая доставка
2. Транзакция — это только начало, услуга никогда не заканчивается.
3.Тип: Дверной привод THY-DO-100A
4. Мы можем поставлять синхронные и асинхронные системы приводов дверей BST, NBSL, OULING, ES, YS, HD и других марок.
5. Доверие — это счастье! Я никогда не подведу тебя!
1. В дверном механизме используется синхронный ременной привод. Ремень оптимизирован для снижения вибрации и шума. Колесо синхронного ремня изготовлено из износостойкого материала, что обеспечивает низкий уровень шума при работе и длительный срок службы ремня.
2. Использование специального преобразователя частоты для управления дверью лифта известных китайских и международных брендов, а также технологии векторного управления с обратной связью. Благодаря прямому приводу синхронного двигателя с постоянными магнитами, сокращается число передающих устройств, повышается надежность работы, уменьшаются потери, повышается экологичность и энергосбережение, а также повышается точность управления.
3. Дверной нож оснащен синхронным механизмом открывания и закрывания и оснащен встроенным замком двери автомобиля. Нет необходимости устанавливать амортизатор на напольное устройство открывания и закрывания двери автомобиля, что обеспечивает синхронное открывание и закрывание двери прихожей и двери автомобиля. В каждую вращающуюся деталь встроены подшипники качения, соединенные с валом штифта. Дверной нож легко втягивается и выдвигается, без трения скольжения, износа и не требует обслуживания. Передаточный механизм оснащен резиновыми амортизаторами и работает надежно и бесшумно.
4. Способы установки дверного механизма можно разделить на монтаж на прямую балку, на крышу автомобиля и на переднюю стену. Наиболее подходящий способ установки можно выбрать в зависимости от конструкции автомобиля, спроектированной заказчиком. Во время установки дверной механизм может регулироваться в трёх плоскостях, что удобно, просто и рационально. Пластина для крепления двери оснащена предохранительным крюком для предотвращения ударов и падения, что обеспечивает безопасность и надёжность.
Кронштейны для установки на крышу автомобиля
Усиленный монтажный кронштейн
Крепежная труба для установки на крышу автомобиля (опционально)

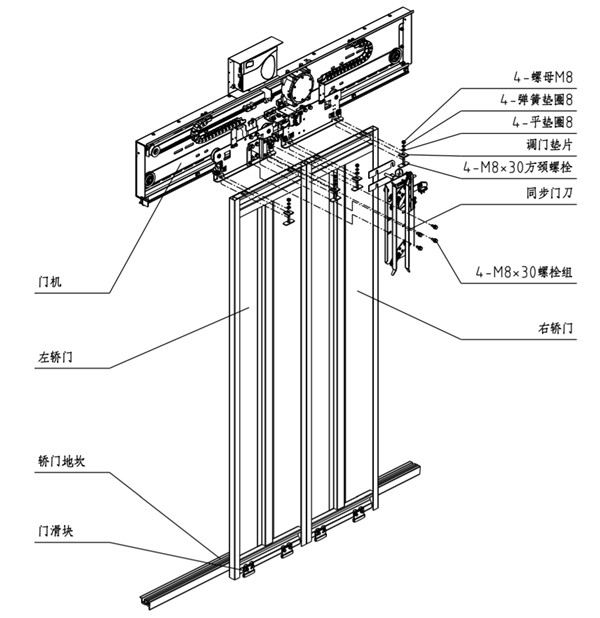

1. Закрепите разъем дверного механизма в С-образном пазу на крыше кабины и предварительно затяните его четырьмя крепежными деталями; затем закрепите дверной механизм на разъеме дверного механизма и предварительно затяните его шестью группами болтов с квадратным подголовком M8*20.

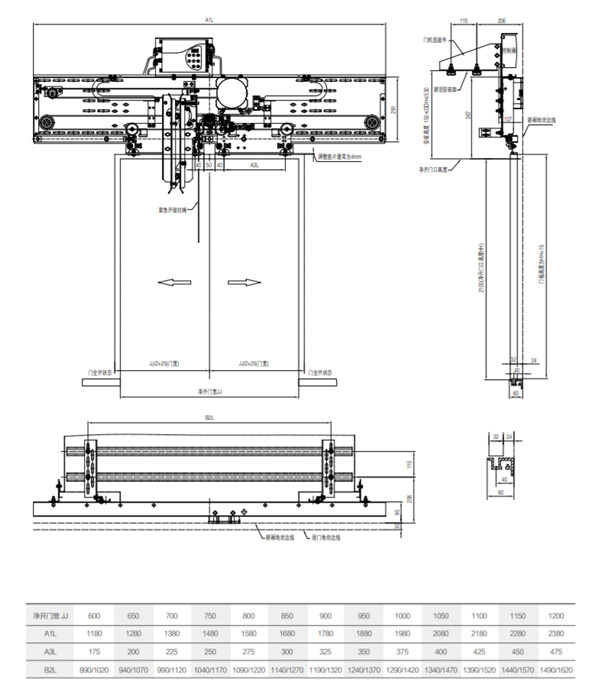

2. Отрегулируйте высоту, а также левые и правые размеры дверного механизма: отрегулируйте расстояние между верхней поверхностью направляющей и порогом двери автомобиля до HH+109 мм (HH — высота проема двери) через длинное отверстие на разъеме дверного механизма; отрегулируйте через длинное отверстие на дверном механизме. Отклонение между центром дверного механизма и центром проема двери составляет ±1 мм (см. рисунок).
3. Отрегулируйте вертикальность нижней пластины механизма открывания двери: отрегулируйте вертикальность нижней пластины механизма открывания двери с допуском ±0,5 мм, проложив вертикальную линию или используя порог лестничной клетки в качестве ориентира. Вы можете отрегулировать болты крепления механизма открывания двери или сам механизм открывания двери, добавив прокладки в С-образный паз.
4. Отрегулируйте расстояние и параллельность между направляющей рельсой дверного механизма и порогом: используя порог лестничной площадки в качестве ориентира, отрегулируйте расстояние от конца направляющей рельсы дверного механизма до порога лестничной площадки до 83, а расстояние между двумя концами направляющей рельсы дверного механизма и порогом лестничной площадки должно быть одинаковым.
5. После проверки следующих основных параметров установки дверного механизма затяните все болты дверного механизма:
•Высота дверного механизма: расстояние между верхней поверхностью направляющей дверного механизма и порогом двери автомобиля составляет HH+109 мм;
•Центр машины двери: отклонение между центром машины двери и центром дверного проема составляет ±1 мм;
•Расстояние между направляющей двери и порогом двери на лестничной площадке: Расстояние между направляющей двери и порогом двери на лестничной площадке составляет 83 мм.
