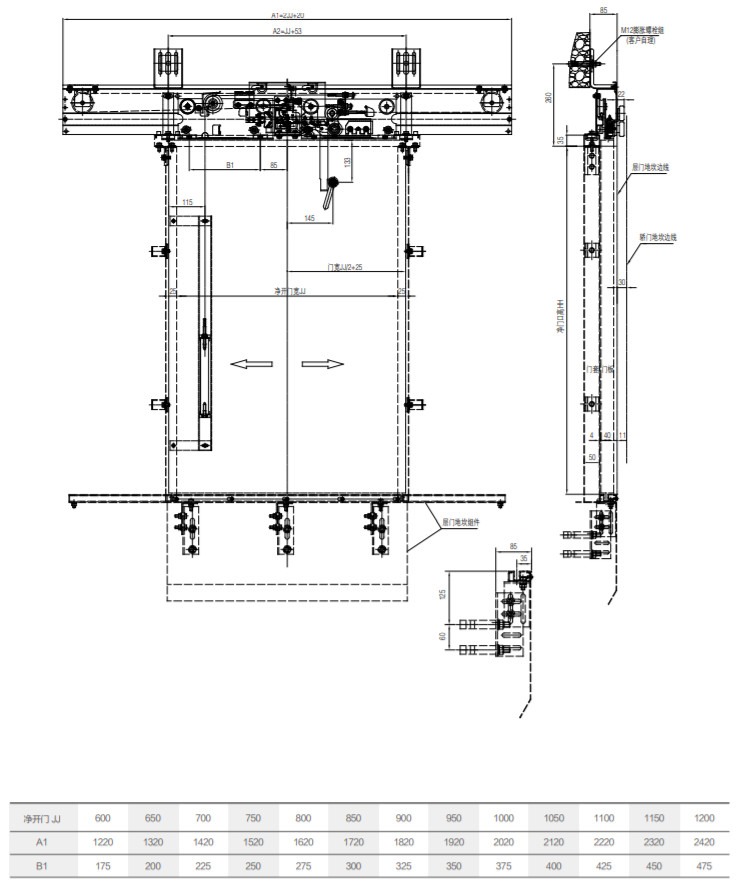

Устройство для двухстворчатой двери шахты с центральным открыванием THY-LD-B
1. Метод разблокировки заключается в разблокировке дверной панели и прохождении испытания на удар маятником весом 45 кг.
2. Дверь принудительно закрывается при помощи тяжелого молотка, при этом тяжелый молоток и направляющая трубка размещаются с внутренней стороны двери шахты.
3. Дверной замок прошел испытания Национального центра инспекции лифтов и получил сертификацию CE и CU-TR.
4. Применимое напряжение дверного замка: ≤ AC230V, ≤ DC110V.

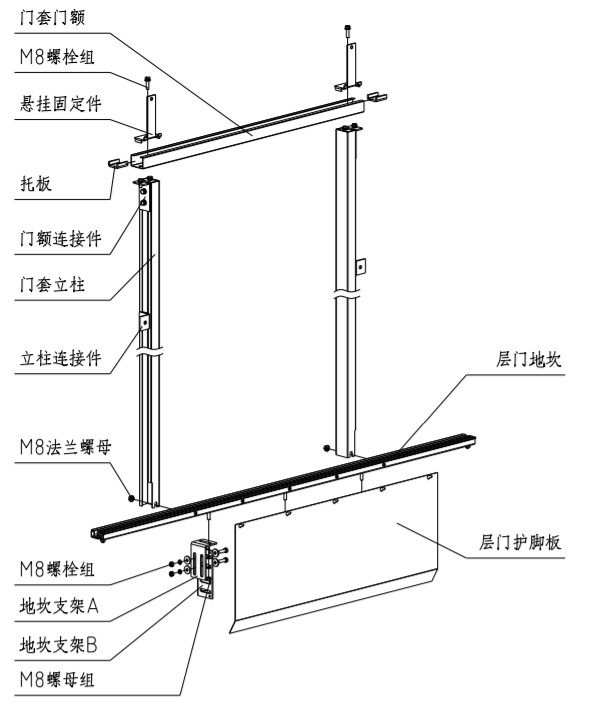

1. Установка порога и накладки на дверь
1.1. Определите положение входа и выхода порога в соответствии с размерами шахты; отрегулируйте центр порога так, чтобы он совпадал с центром входа и выхода, и отметьте центр порога; отрегулируйте уровень порога так, чтобы он был менее 1/1000; Поверхность должна предотвращать попадание воды в шахту.
1.2. Соберите стойку дверной коробки и дверную коробку с помощью соединительных деталей и установите подвесные крепления; установите дверь на порог, отрегулируйте вертикальность стойки дверной коробки так, чтобы отклонение от вертикали составляло менее 1/1000; центр дверной коробки должен совпадать с центром входа и выхода. Замерьте центр порога; расстояние между нижней плоскостью дверной коробки и верхней плоскостью порога равно чистой высоте двери. После завершения регулировки зафиксируйте фланцевую гайку М8. После регулировки закрепите соединительную стойку на стене.
1.3. Закрепите защитный кожух двери на пороге.

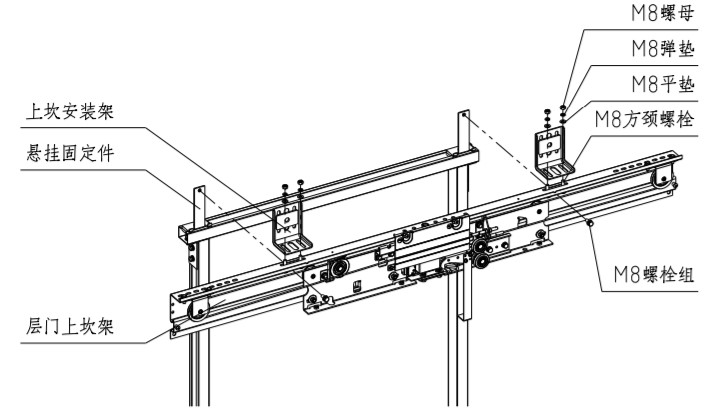

2. Установка устройства шахтной двери
2.1. Совместите верхнюю раму порога шахтной двери с зубцом на нижнем конце крепежной детали подвески и зафиксируйте верхнюю раму порога и крепежную деталь подвески шахтной двери с помощью группы болтов М8*20.
2.2. Закрепите раму крепления верхнего порога на стене шахты с помощью распорных болтов или сквозных болтов. Рама крепления верхнего порога и верхний порог шахтной двери соединяются болтами М8 с квадратным подголовком.
2.3. Отрегулируйте верхний порог двери шахты влево и вправо так, чтобы центр открывания двери и центр входа и выхода совпадали.
2.4. Отрегулируйте вертикальность пола устройства двери шахты. Отрегулируйте вертикальность пола устройства двери шахты с точностью ±0,5 мм, проложив вертикальную линию или используя порог кабины в качестве ориентира.

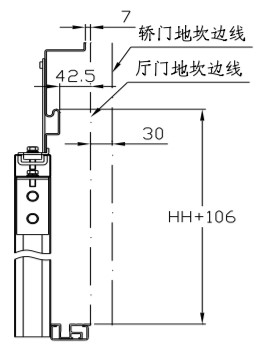

2.5 Ознакомившись с основными параметрами установки пороговой рамы на следующих этажных дверях, затяните все монтажные болты:
Высота верхней рамы порога шахтной двери: расстояние между верхней поверхностью направляющей верхней рамы порога шахтной двери и порогом шахтной двери составляет HH+106 мм;
Центр верхней рамы порога шахтной двери: отклонение между центром верхней рамы порога шахтной двери и центром входа и выхода составляет ±1 мм;
Расстояние между верхней направляющей порога двери шахты и порогом двери кабины: расстояние между верхней направляющей порога двери шахты и порогом двери шахты составляет 42,5 мм, а расстояние от порога двери кабины составляет 72,5 мм.
Высота верхней рамы порога шахтной двери: расстояние между верхней поверхностью направляющей верхней рамы порога шахтной двери и порогом шахтной двери составляет HH+106 мм;
Центр верхней рамы порога шахтной двери: отклонение между центром верхней рамы порога шахтной двери и центром входа и выхода составляет ±1 мм;
Расстояние между верхней направляющей порога двери шахты и порогом двери кабины: расстояние между верхней направляющей порога двери шахты и порогом двери шахты составляет 42,5 мм, а расстояние от порога двери кабины составляет 72,5 мм.
